콘크리트 벽 전선관 개구부 드릴 비트 제어

콘크리트 벽을 관통하는 전선관 개구부는 전기 도면에서 단 한 줄로 표시될 수 있지만, 보링이 벗어나거나, 압축된 먼지로 채워지거나, 반대쪽 면이 부서지거나, 단단한 골재에서 멈추면 설치가 중단될 수 있습니다. 보이는 입구는 결과의 일부일 뿐입니다. 슬리브, 케이블 또는 작은 파이프도 벽 전체 두께를 통과하는 명확한 경로가 필요합니다. Bestwin에서는 계약업체, 유통업체, OEM 프로그램 및 프로젝트 공급을 위한 홀 메이킹 도구를 제조하며, 각 드릴 비트 방향을 콘크리트 상태, 개구부 직경, 드릴링 깊이, 로터리 해머 인터페이스 및 완성된 홀 요구 사항에 맞춥니다.

빠른 답변

A 드릴 비트 절삭 헤드, 플루트 용적, 생크, 작업 길이, 로터리 해머, 충격 에너지, 정렬, 먼지 제거 방식 및 돌파 제어가 하나의 시스템으로 작동할 때 신뢰할 수 있는 콘크리트 벽 도관 개구부를 생성합니다. 공구는 축을 잃지 않고 변화하는 골재를 통과하고, 깊은 구멍에서 먼지를 배출하며, 제어되지 않은 돌파 없이 반대편 면에 도달해야 합니다.

실용적인 방법은 완성될 개구부를 먼저 정의하고, 드릴링 영역을 스캔하고, 대표적인 콘크리트에서 제안된 드릴 비트를 테스트한 후, 진행 속도, 먼지 거동, 구멍 형상, 종료 조건 및 마모를 기록하는 것입니다. 베스트윈은 이러한 적용 세부 정보를 사용하여 적합한 제품 방향을 일치시키고 제조한 다음, 승인된 샘플을 공급에 사용되는 치수, 마킹, 검사 및 배치 식별과 연결합니다.

도관 개구부는 직경보다 더 많은 요구 사항이 있습니다

명목 직경은 일반적으로 도관, 슬리브, 케이블 번들 또는 밀봉 부품에서 나옵니다. 그러나 완성된 개구부에는 축, 사용 가능한 길이, 가장자리 상태, 간격 및 보강재와 주변 서비스에 대한 상대적 위치도 있습니다. 둥근 입구는 벽 안쪽으로 구부러진 보어를 숨길 수 있습니다. 충분히 큰 직경이라도 슬리브 또는 박스 연결을 방해할 만큼 먼 끝이 어긋나 있으면 실패할 수 있습니다.

벽 두께는 사이즈 요청의 의미를 바꿉니다. 짧은 고정 구멍은 드릴 비트가 벗어날 수 있는 거리가 거의 없습니다. 두꺼운 벽을 관통하는 구멍은 시작점, 척 또는 공구 본체에서의 작은 오차를 증폭시킵니다. 슬리브가 직선으로 통과해야 한다면, 허용되는 입구-출구 오프셋은 직경만큼 중요합니다. 경로가 유연한 케이블만 통과시킨다면 기하학적 한계가 다를 수 있지만, 날카로운 내부 계단과 느슨한 콘크리트는 여전히 주의가 필요합니다.

두 벽면은 서로 다른 마감 제한을 가질 수 있습니다. 한쪽 면은 천장 위로 숨겨질 수 있고 다른 쪽 면은 마감된 방 안에서 보이게 유지될 수 있습니다. 출구는 패널 뒤, 모서리 근처 또는 기존 관통부 옆에 열릴 수 있습니다. 베스트윈은 고객에게 작업물의 입구와 출구 면을 식별하도록 요청하는데, 이는 필요한 드릴 비트 길이, 드릴링 방법, 출구 측 지지대 및 샘플 수락 기준에 영향을 미치기 때문입니다.

벽을 통과하는 서비스가 증거를 정의합니다

단단한 금속 슬리브는 곡선 보어를 따라갈 수 없기 때문에 즉시 정렬 오류를 드러냅니다. 유연한 도관은 더 많은 오프셋을 허용하지만 내부 능선에 걸릴 수 있습니다. 내화 및 방수 시스템은 서비스 주위에 안정적인 환형 공간이 필요할 수 있습니다. 이 기사는 프로젝트 사양을 대체하지 않으며, 조립체가 실제로 필요로 하는 개구부를 도구 샘플이 재현해야 하는 이유를 보여줍니다.

표면에서 먼 면까지의 구체적인 변화

콘크리트는 균일한 덩어리가 아닙니다. 시멘트 풀, 모래, 굵은 골재, 국부적인 공극, 철근, 매립된 물체, 보수 재료 등이 하나의 시추 경로를 따라 나타날 수 있습니다. 드릴 비트는 모르타르를 통해 빠르게 전진하다가 단단한 돌 입자에서 속도가 느려질 수 있습니다. 작업자가 힘을 증가시키는 것만으로 대응하면, 공구가 휘거나 접촉면이 연마되거나, 로터리 해머에 과부하가 걸리거나, 구멍에 더 많은 먼지가 쌓일 수 있습니다.

보강재 및 숨겨진 서비스는 별도의 결정이 필요합니다. 드릴링이 시작되기 전에 스캔 및 프로젝트 제어가 이루어져야 합니다. 보강재를 만난 드릴 비트는 계속해서 뚫으라는 지시가 아닙니다. 철근을 절단하거나 경로를 변경하면 구조에 영향을 미칠 수 있으며 책임 있는 프로젝트 전문가의 승인이 필요합니다. 공구 기록에는 샘플이 일반 콘크리트용인지, 보강재가 없는 구역용인지, 또는 기타 특별히 승인된 조건용인지 명시해야 합니다.

로터리 해머, 생크, 드릴 비트는 하나의 구동 시스템을 형성합니다.

커팅 헤드는 기계 없이는 독립적으로 작동할 수 없습니다. 회전 속도는 콘크리트를 통해 날을 회전시키고, 타격 메커니즘은 광물 구조를 파쇄하는 데 도움을 줍니다. 생크는 두 가지 작용을 모두 전달하고 공구 홀더 내에서 설계된 움직임을 가능하게 합니다. 어느 인터페이스에서든 불일치가 발생하면 에너지 전달이 감소하거나 진동이 증가하거나 연결부가 손상될 수 있습니다.

SDS Plus와 같은 생크 시스템은 상호 교환 가능한 라벨이 아닙니다. 선택한 인터페이스는 의도된 로터리 해머, 직경 범위, 작업 길이 및 부하에 맞아야 합니다. 공구 홀더 마모, 오염, 장비 지침에서 요구하는 경우의 불충분한 윤활 또는 손상된 고정 홈은 좋은 드릴 비트의 성능을 저하시킬 수 있습니다. 인터페이스 문제가 절삭 날에 전가되지 않도록 테스트 중에 척과 생크 상태를 기록해야 합니다.

기계 용량 또한 현실적인 한계를 설정합니다. 드릴 비트 선언된 공구 홀더, 기계 등급, 직경 및 깊이와 함께 선택해야 합니다. 적합한 절삭 헤드는 호환되지 않는 로터리 해머나 마모된 홀더를 보완할 수 없습니다.

조달 및 샘플 출고 시에는 생크 형태, 바디 길이, 플루트 패턴, 커터 스타일을 하나의 구성으로 기록해야 합니다. 이러한 변수 중 하나라도 변경되면 에너지 전달, 핸들링, 먼지 제거 또는 완성된 구멍 품질이 달라질 수 있습니다.

커터 헤드 형상은 접촉과 안정성을 제어합니다

헤드는 파쇄 패턴을 시작하고 드릴 비트를 안내합니다. 마모되거나, 깨지거나, 비대칭이거나, 중심이 잘 맞지 않는 헤드는 드릴 비트가 흔들리게 하거나 예상보다 큰 구멍을 만들 수 있습니다. 단단한 골재에서는 헤드가 다른 저항을 가진 재료를 가로지를 때 하중이 절단 지점 사이를 이동할 수 있습니다. 균형 잡힌 설계는 이러한 변화하는 접촉 하에서 공구가 더 안정적인 축을 유지하도록 돕습니다.

투-커터와 멀티-커터의 방향은 다르게 작용할 수 있지만, 단순히 개수만으로는 성능을 보장할 수 없습니다. 헤드 직경, 카바이드 등급, 브레이징 품질, 대칭성, 날 상태, 바디 지지대, 기계 에너지 등이 모두 기여합니다. 베스트윈은 보편적으로 올바른 헤드 개수 하나를 제시하는 대신, 이러한 특성들을 실제 벽, 구멍 크기, 장비와 비교하여 검토합니다.

충격 시에는 특히 탄화물과 강철 본체 간의 연결이 중요합니다. 육안 검사를 통해 균열, 재료 누락, 불규칙한 안착 또는 비정상적인 사건 후의 손상을 확인할 수 있습니다. 치수 검사는 최대 절삭 직경과 본체가 합의된 범위 내에 있는지 확인합니다. 드릴 비트 샘플은 테스트 전후에 검사하여 변경 사항을 드릴링 기록과 연결할 수 있어야 합니다.

표 1. 콘크리트 벽 상태 및 샘플 증거

플루트는 작업 전체 길이에 걸쳐 먼지를 이동시켜야 합니다.

콘크리트 먼지는 공간을 차지합니다. 얕은 구멍에서는 빠르게 빠져나갈 수 있지만, 깊은 구멍에서는 홈을 따라 훨씬 더 오래 이동합니다. 드릴 비트가 막히면 충격 에너지가 잔해에 흡수되고 비트 몸체에 마찰이 증가합니다. 헤드가 계속 회전하더라도 진행 속도는 느려집니다. 이 상태를 바로잡지 않고 계속 작업하면 공구가 과열되고 구멍이 커지며 로터리 해머에 가해지는 부하가 증가할 수 있습니다.

플루트 형상, 사용 가능한 길이, 보어 간극, 방향 및 추출 방법은 먼지 흐름에 영향을 미칩니다. 개구부 외부에서 더 많이 보이는 먼지가 가장 깊은 부분이 비어 있다는 것을 자동으로 의미하지는 않습니다. 프로젝트 방법에서 요구하는 경우 샘플에는 제어된 인출 또는 청소 간격이 포함되어야 합니다. 이러한 간격은 드릴 비트가 이미 정지된 후 즉흥적인 구조 조치가 아니라 프로세스 기록의 일부입니다.

머리 위 작업은 파편이 이동하는 경로를 변경합니다. 먼지가 공구 홀더와 작업자 쪽으로 떨어질 수 있으므로 적절한 집진, 개인 보호 장비 및 현장 통제가 필수적입니다. 수평 벽 드릴링은 재료가 보어의 하부로 가라앉게 할 수 있습니다. 경사진 경로는 다른 패턴을 만들 수 있습니다. Bestwin은 수직 벤치 테스트가 모든 현장 위치를 대표할 수 없기 때문에 명시된 방향을 사용하여 드릴 비트 방향을 맞춥니다.

작업 길이는 자체적인 허용 한계가 필요합니다. 길이를 추가하면 강성, 먼지 이동, 기계 부하, 취급, 포장 및 출고에 필요한 증거가 변경되므로 동일한 구성의 단순한 확장이 아닌 별도로 취급해야 합니다.

초기 정확도가 최종 출구 위치를 결정합니다

깊은 구멍은 몇 밀리미터의 접촉으로 시작됩니다. 드릴 비트가 기울어진 상태로 시작하거나, 코팅 위를 지나가거나, 잘못 표시된 위치에 진입하면 벽 전체에 오류가 남습니다. 단단한 가이드, 안정적인 자세, 수직 참조 또는 적절한 드릴링 고정구를 사용하여 첫 단계를 제어할 수 있습니다. 선택하는 방법은 접근성과 프로젝트 장비에 따라 다르지만, 샘플링 중에 반복 가능해야 합니다.

표면 마감재, 페인트, 타일 또는 기타 외장재는 시작점을 변경할 수 있습니다. 콘크리트가 충격을 받기 전에 외부 층에는 자체적인 제어된 접근 방식이 필요할 수 있습니다. 공구 방향은 보이는 표면과 그 뒤의 구조 재료 모두와 호환되어야 합니다. Bestwin은 이러한 층을 기록하여 드릴 비트 샘플이 프로젝트가 완성된 벽을 통해 시작될 때 노출된 실험실 블록만 증명하지 않도록 합니다.

긴 절삭 작업 중에는 정렬 상태를 주기적으로 확인해야 합니다. 과도한 측면 힘은 본체를 휘게 하거나 보어를 불균일하게 마모시킬 수 있습니다. 매우 긴 연장 장치는 런아웃과 취급 오류를 증폭시킬 수 있습니다. 연장 또는 어댑터가 설치 방법의 일부인 경우, 연결부와 직진도를 포함한 전체 스택이 테스트 기록에 나타나야 합니다.

돌파에는 더 적은 힘과 더 나은 위치 인식이 필요합니다

콘크리트의 마지막 부분은 커터가 반대쪽 면에 접근함에 따라 지지력이 약해집니다. 만약 전체 공급력을 계속 유지하면, 남은 재료가 큰 원뿔 형태로 떨어져 나갈 수 있습니다. 이러한 손상은 커버 플레이트를 초과하거나, 근처 고정 장치 주변의 지지력을 감소시키거나, 실링을 위한 불규칙한 가장자리를 남길 수 있습니다. 드릴 비트 공정은 남은 깊이를 인식하고 돌파의 심각성을 줄일 수 있는 방법이 필요합니다.

벽 두께 측정, 깊이 표시, 스톱, 기계 이동, 제어된 공급 변경이 도움이 될 수 있습니다. 유용한 방법은 장비와 접근성에 따라 달라집니다. 본체에 깊이 표시가 있는 것은 참조 표면과 공구 맞물림이 일관될 때만 의미가 있습니다. 드릴링 시간 자체는 집합체가 진행 속도를 변경하기 때문에 신뢰할 수 없습니다.

제어된 샘플은 도구와 애플리케이션을 연결합니다.

가장 유용한 샘플은 의도된 직경, 깊이, 방향, 콘크리트 종류, 로터리 해머, 제거 방법을 재현합니다. 식별된 도구와 문서화된 설정으로 시작합니다. 그런 다음 각 구멍은 드릴 비트가 정확하게 시작되었는지, 비정상적인 개입 없이 진행되었는지, 파편을 제거했는지, 사용 가능한 보어를 유지했는지, 합의된 손상 경계 내에서 출구에 도달했는지 기록합니다.

이곳에서 드릴 비트 제조업체로서 베스트윈이 쌓아온 경험은 더욱 상세한 샘플 평가를 뒷받침합니다. 헤드 형상, 초경 상태, 바디 직진도, 생크 치수, 플루트 디자인, 그리고 테스트 후 마모 상태를 실제 시추 결과와 비교할 수 있습니다. 이를 통해 모든 콘크리트 벽에서 동일하게 잘 작동할 것이라고 가정하는 대신, 특정 콘크리트, 시추 조건 및 요구 사항에 맞춰 드릴 비트 샘플을 개발할 수 있습니다.

드릴 비트 공급업체는 카탈로그에 유사한 직경을 표시할 수 있지만, 프로젝트 기록에는 더 구체적인 식별이 필요합니다. 승인된 샘플은 직경, 전체 길이, 작업 길이, 생크, 헤드 방향, 표면 상태, 마킹, 포장 라벨 및 개정 상태를 연결해야 합니다. 이러한 연결을 통해 입고 검사 및 반복 주문 시 승인된 구멍을 생성한 것과 동일한 구성을 참조할 수 있습니다.

표 2. 콘크리트 관로 개구부 샘플 기록

일괄 공급은 승인된 형상을 유지해야 합니다.

좋은 프로토타입은 작업을 완료하지 않습니다. 반복 생산은 샘플을 제어했던 특성을 유지해야 합니다. Bestwin은 재료 관리, 카바이드 배치, 브레이징 또는 접합 검사, 본체 직진도, 생크 치수, 표면 처리, 마킹 및 최종 검사를 승인된 드릴 비트 신원과 연결할 수 있습니다. 제어 수준은 프로젝트, 주문량 및 혼합 구성의 위험에 맞춰 조정됩니다.

측정은 모든 선적을 실험실 보고서로 만들 필요는 없습니다. 개봉에 중요한 특성을 다루면 됩니다. 직경과 길이는 직접적인 수령 확인이 될 수 있습니다. 헤드 상태, 대칭성, 생크 형태, 마킹, 포장 분리 및 샘플 비교는 배치 출고를 지원할 수 있습니다. 설계 또는 생산 세부 사항이 변경될 때, 개정 관리는 반복 주문에 기록되지 않은 대체품이 들어가는 것을 방지합니다.

드릴 비트 공급업체는 실질적인 지원에서도 차이가 있습니다. 유용한 공급 대화는 제품과 콘크리트, 기계, 깊이, 방향, 수량, 포장 및 검사 증거를 연결합니다. Bestwin은 해당 세부 사항에 합의된 경우 OEM 마킹, 프로젝트 수량, 통제된 샘플 및 반복 배치 공급을 지원하지만, 적용 기사를 모든 벽에서 동일한 성능을 약속하는 것으로 만들지는 않습니다.

콘크리트 드릴 비트 공급업체로서 Bestwin은 승인된 샘플 식별을 마킹, 포장 분리, 수량 계획 및 반복 생산에 적용할 수 있습니다. 이러한 통제는 계약자의 현장 방식이나 프로젝트 엔지니어의 권한을 대체하지 않고 상업적 주문을 테스트된 적용과 연결되도록 유지합니다.

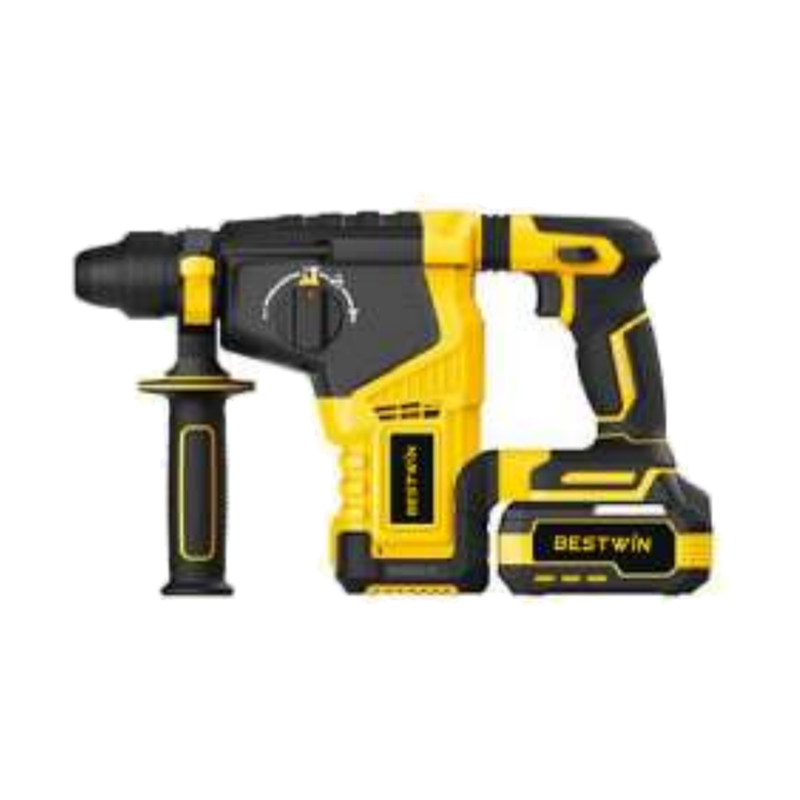

로터리 해머 호환성은 비트 형상과 동일한 주의를 기울여 확인해야 합니다. 샘플이 출시되기 전에 홀더, 작동 모드, 사용 가능한 타격 에너지, 직경, 작업 길이 및 적용 조건을 문서화해야 합니다.

증거로 구멍의 느림 또는 손상 진단

진행 속도가 느려질 때 드릴 비트를 즉시 교체하면 원인을 파악하지 못한 채 증상만 제거할 수 있습니다. 교체 시점과 위치는 유용합니다. 인접한 구멍에서 거의 같은 깊이에서 속도가 느려지는 것은 재료 띠나 보강 구역을 나타낼 수 있습니다. 여러 구멍에 걸쳐 점진적으로 시간이 증가하는 것은 마모나 배출 감소를 나타낼 수 있습니다. 막힘 후 갑작스러운 진동은 헤드, 본체, 생크 및 공구 홀더 검사를 정당화할 수 있습니다.

완성된 보어는 또 다른 증거를 더합니다. 일관되게 과대하게 확장된 입구는 시작 움직임이나 가이드 간극에서 비롯될 수 있습니다. 먼 면의 오프셋은 초기 각도, 본체 편향, 기계 런아웃 또는 측면 하중을 포함할 수 있습니다. 심한 브레이크아웃은 잔여 깊이 제어 및 공급을 포함할 수 있습니다. 광택이 나는 먼지 또는 매우 제한적인 파편 움직임은 마찰 또는 패킹을 나타낼 수 있습니다. 드릴 비트는 기계 및 방법과 함께 평가되어 수정 조치가 실제 원인을 해결하도록 합니다.

일반적인 참고 문헌들은 다양한 형태와 용도를 설명한다 드릴 비트하지만 구체적인 도관 개구부에 대한 관련 증거는 적용 사례별로 달라집니다. 벽, 도구, 로터리 해머, 방향 및 완료된 서비스 경로는 일치해야 합니다.

유용한 교체 신호에는 눈에 보이는 탄화물 손상, 몸체 변형, 비정상적인 생크 마모, 반복적인 걸림, 상당한 시간 증가, 허용되지 않는 직경, 과도한 편심 또는 프로젝트 한계를 넘어서는 출구 손상이 포함됩니다. 깊이에 도달했지만 더 이상 허용 가능한 구멍을 만들지 못하는 드릴 비트는 해당 작업에 대한 실질적인 한계에 도달한 것입니다.

프로젝트 정보 효율적인 일치

프로젝트 팀은 시작 시 실제 개구부 및 장비 조건을 제공하여 샘플 작업을 단축할 수 있습니다. 이 정보는 복잡한 구매 문서일 필요는 없습니다. 표시된 도면, 벽 설명, 서비스 치수, 로터리 해머 모델, 목표 수량 및 양쪽 벽면 사진은 종종 주요 경계를 드러냅니다.

가장 유용한 세부 정보는 다음과 같습니다.

• 완성된 개구부 직경, 벽 두께 및 허용 입출구 오프셋이 명시되어 있습니다.
• 전선관, 슬리브, 케이블 다발 또는 밀봉 부품이 식별되었습니다.
• 벽 재료, 표면층, 시추 방향 및 스캔 경로가 설명되어 있습니다.
• 로터리 해머, 홀더, 작동 모드, 어댑터 및 접근 제한이 기록됩니다.
• 허용되는 출입구 손상, 먼지 제어 방법 및 현장 제한 사항이 정의됩니다.
• 샘플 수량, 예상 구멍 수, 포장, 마킹 및 재주문 필요 사항이 포함되어 있습니다.

그 정보를 바탕으로 베스트윈은 매칭할 수 있습니다 드릴 비트 가족, 통제된 샘플을 준비하고 승인된 결과를 필요한 공급 기록에 연결하십시오. 최종 권장 사항은 콘크리트, 깊이, 홀더, 기계 에너지, 방향 및 완성된 개구부에 따라 달라집니다.

결론

안정적인 절단 헤드, 효과적인 플루트, 올바른 생크, 호환되는 로터리 해머, 정확한 시작, 제어된 먼지 제거 및 신중한 돌파로 구성된 일치된 시스템에서 신뢰할 수 있는 콘크리트 벽 도관 개구부가 나옵니다. 결정적인 증거는 매력적인 입구뿐만 아니라 전체 벽을 통과하는 필요한 경로를 생성하는 대표적인 샘플입니다.

베스트윈은 프로젝트, 유통업체, OEM 및 반복 주문 요구 사항에 맞는 드릴링 도구를 제조 및 공급합니다. 벽, 개구부, 기계, 접근성, 샘플 증거 및 배치 요구 사항을 함께 검토함으로써 공장은 선택한 드릴 비트가 모든 콘크리트 조건에서 하나의 도구가 할 수 있는 일을 과장하지 않고 실제 도관 설치에 연결되도록 유지할 수 있습니다.
